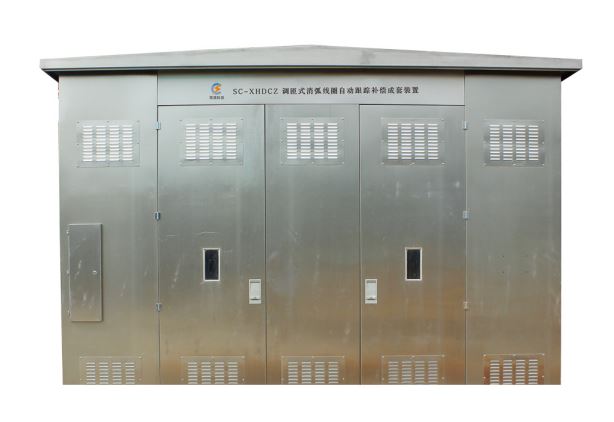

产品介绍-【成套设备】SC-XHDCZ调匝式消弧线圈自动跟踪补偿成套装置

对于不同电压等级的电力系统,其中性点的接地方式是不同的,根据我国国情,我国6~66KV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地,消除接地故障,提高供电质量,按照国家对过电压保护设计规范新规程规定,电网电容电流超过10A时,均应安装消弧线圈装置。由于中性点经消弧线圈接地的电力系统接地电流小,其对附近的通信干扰小也是这种接地方式的一个优点。

我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置,该成套装置采用标准的工业级计算机系统,总线式结构,多层电路板设计,大屏幕触摸液晶屏,全汉字显示。具有运行稳定可靠、显示直观、操作方便,抗干扰能力强等特点,同时系统具有完善的参数设置及信息查询功能。该系统克服了以前各消弧线圈装置调节范围小的缺陷,能够进行全面调节。

该装置采用残流增量法和有功功率法等先进算法,对高压接地线路进行选线,选线准确、迅速。

本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站,适用电压等级6~66KV,是老式消弧线圈理想的更新换代产品,同时也是新建变电站接地补偿及选线装置的首选配套产品。

功能及特点

(1)     控制器采用工业级计算机平台,双CPU架构,多层电路板处理,运行稳定可靠。

(2)     采用大屏幕触摸液晶全中文显示,参数显示、设置及查询方便直观。

(3)     调节准确、速度快,且调节范围宽,可在0~100%额定电流全范围调节。

(4)     内嵌高压接地选线模块,采用残流增量法及有功功率法等,使选线快速准确。

(5)     设有RS232、RS485及IEC61850通讯接口,可实现与上位机的通讯,达到信号的远距离传送。

(6)     可实现单相接地故障的声光控报警功能。

(7)     设有标准打印机,可实现数据打印,接地信息打印。

(8)     具有一控二功能,可实现一台控制器控制两套消弧线圈成套装置。
